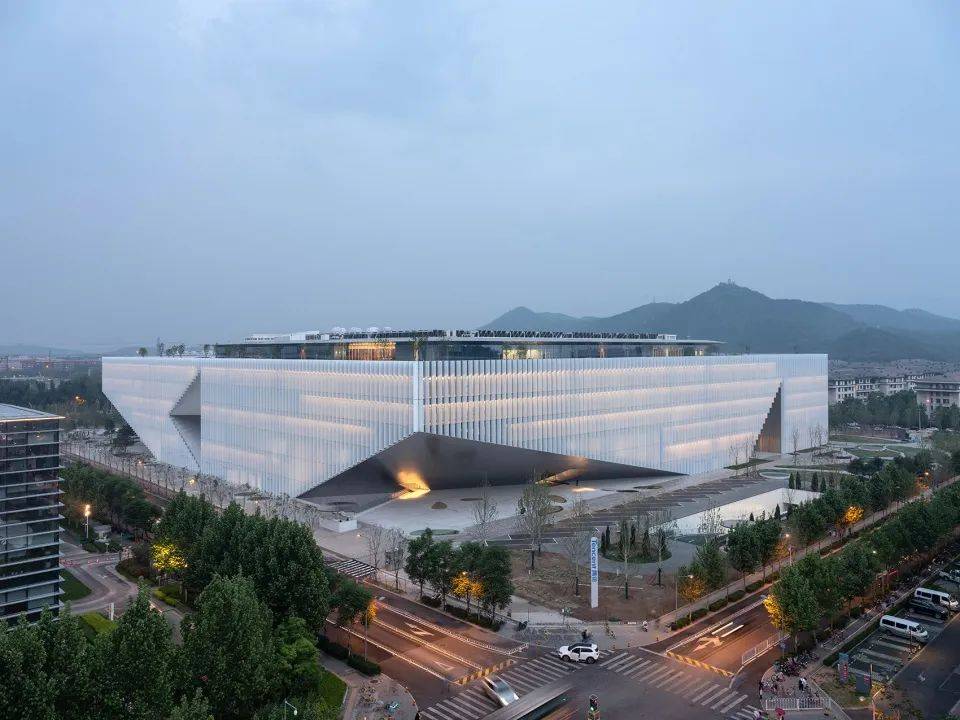

腾讯北京总部大楼
亚洲规模最大的单体办公楼
凭借其卓越的建筑品质与创新设计
斩获詹天佑奖、鲁班奖、钢结构金奖
全国BIM 设计奖等众多国内外重量级奖项
©Ossip van Duivenbode / OMA
01.
工程概况
腾讯北京总部大楼坐落于北京市海淀区
中关村软件园二期西南角
建筑形态规整，地上7 层
呈正方形布局
平面尺寸达到 180m×180m
建筑高度为36.32m
建筑面积约33 万 m²
这座综合性大型公共建筑
以办公功能为主导
同时融合了展览、休闲运动、
多媒体演播厅等多样化辅助功能
为使用者提供了丰富多元的空间体验
©Ossip van Duivenbode / OMA
02.
幕墙系统类型及要点解析
主立面单元式玻璃幕墙系统：
该幕墙系统采用半隐框单元式设计
在切角位置匠心独运地运用了
工厂装配制作的异形单元板块
巧妙应对建筑复杂的几何形态
由于项目主体结构中存在
大量长达81m 的长悬臂巨型钢桁架
这对单元式幕墙的设计提出了极高要求
需具备卓越的吸收钢结构变形的能力
©Ossip van Duivenbode / OMA
©Ossip van Duivenbode / OMA
标准分格设定为 1.5×4.95m
单元板块侧边 300mm 宽区域
精心设置通风器
通风器外侧配置
180mm 宽、1050mm 深的装饰翼
装饰翼与幕墙外皮之间留有 80mm 的间隙
使得空气流通更加顺畅
装饰翼采用进口陶瓷白预辊涂蜂窝铝板
整板展开宽度达 2171mm，最大高度为 7m
独特的材质与尺寸
不仅丰富了立面的层次感
更彰显出建筑的高端品质与独特魅力
©Ossip van Duivenbode / OMA
切角及椎体金属板单元式幕墙：
区别于传统的吊顶或金属板幕墙做法
该幕墙系统采用全铝合金单元式设计
由工厂将铝合金龙骨及板块
精准组装成菱形或三角形单元板块
具备高精度、短工期的显著优势
面板采用小单元做法与铝合金龙骨滑动相连
有效避免了因龙骨挤压
或温度变化导致的面板变形问题
©Ossip van Duivenbode / OMA
系统内部与主体钢结构之间
精心设置防水铝板及保温层
确保了系统整体的水密性
以及保温线的连续性
面板选用25mm 厚蜂窝不锈钢板
表面经拉丝亚光处理，呈现出细腻质感
防水板采用 1.5mm 厚钝化铝单板
后面粘贴 50mm 厚保温岩棉
为建筑提供了良好的保温隔热性能
25mm 厚拉丝亚光蜂窝不锈钢板之间
开缝且不打胶，暗藏灯槽
在夜晚灯光的映衬下，外视效果干净
营造出独特的建筑氛围
星光大道大跨度钢框架幕墙：
位于西立面主入口上方的
星光大道大跨度钢框架幕墙
采用明框构件式玻璃幕墙设计
成为建筑立面的视觉焦点
©Ossip van Duivenbode / OMA
玻璃规格为(8+1.52PVB+8)
超白双银 Low-E 半钢化
+ 12A+(8+1.52PVB+8)
超白半钢化中空夹胶玻璃（暖边）
在保证采光和节能的同时
展现出通透的质感
龙骨选用精制钢型材
通过先进的激光焊接工艺制造
外观精致细腻，且具备高强度
能够完美支撑起大跨度的幕墙结构
彰显出建筑的力量与美感
采光天窗系统：
屋顶5 个采光天窗采用明框式玻璃天窗系统
由铝框及钢结构稳固支撑
天窗玻璃采用
TP8mm+1.52SGP+2.2mm 光膜玻璃
+ 16Ar+TP8mm+1.52PVB+TP8mm
中空不锈钢暖边钢化智能调光玻璃
具备自动控制遮阳的功能
在保证充足采光的同时，有效降低了能耗
为室内创造出舒适宜人的光环境
▲采光顶采用智能动态调光玻璃
外开窗玻璃
选用 6mm 双银 Low-E 超白钢化白玻
+ 12A+6mm 超白钢化白玻中空玻璃
进一步提升了室内的舒适度和节能效果
让使用者尽享自然光线的同时
也能感受到科技带来的便利
03.
精品幕墙工程的关键技术
单元式幕墙系统高精度加工技术：
除星光大道大跨度钢框架幕墙外
主立面、装饰翼、切角及椎体等
所有外立面幕墙系统
均采用单元式幕墙设计
充分发挥其标准化、模块化的优势
©Ossip van Duivenbode / OMA
异形单元板块的设计与加工难度极大
然而通过BIM 技术的精准设计
和高精度数控设备的精细加工
大部分工作在工厂内高效完成
现场仅需实现单元板块挂点的
三维精确定位
使得吊装过程顺利且精准
大大提高了施工效率和质量
确保了建筑整体的美观与稳定性
©Ossip van Duivenbode / OMA
超大外墙蜂窝铝板装饰翼创新设计
装饰翼采用进口陶瓷白预辊涂蜂窝铝板
展开宽度达2171mm，最大高度为 7m
其超大的尺度和数量在建筑行业中
实属罕见
面对这一巨大挑战
幕墙设计咨询团队、幕墙施工单位
及材料厂家紧密协作
历时一年多进行了多次
深化设计、改进和试制
在这个过程中
他们攻克了结构设计、构造组装、
工艺加工、量产品控等诸多技术难点
最终成功实现了量产
腾讯外墙装饰翼外表层为
20 厚弧形蜂窝铝板
面板采用进口荷兰欧迈品牌的
陶瓷白预滚涂氟碳铝板
经特制设备折弯成火箭头锥型
成型后内部安装铝合金龙骨和特制加强构件
外部安装封口密封件构成装饰翼最终成品
铝板表面陶瓷效果逼真，自洁效果优异
弧形表面光滑饱满
2900 件超大外墙蜂窝铝板装饰翼
不仅颠覆了建筑行业
对外立面装饰线条尺度的认知
更突破了建筑师对装饰线条的设计局限
成功实现了高反陶瓷白
平整精致高端大气的外立面效果
成为建筑外观的一大亮点
©Ossip van Duivenbode / OMA
智能调光玻璃与精制钢型材的巧妙融合应
采光天窗系统采用智能调光玻璃
通过手机App 即可轻松实现调光功能
充满科技感
这种玻璃自身基本无需能耗
仅在变色时功率约为 0.2-0.3w/m²*h
可节省能源消耗 20-30%
且无需窗帘或其它遮阳设施
使建筑外观更加简洁干净
同时为室内提供了舒适的光环境
实现了科技与环保的完美融合
▲采光天窗玻璃配置
04.
结语
腾讯北京总部大楼的幕墙设计
是一次对建筑技术与艺术的极致探索
OMA 的概念设计方案以其独特性和高要求
对各方团队而言
是一场极具挑战性的考验
这一项目的成功实施
不仅展示了现代幕墙技术的精湛工艺
更为未来幕墙设计领域提供了
宝贵的实践经验和创新思路
成为行业内的经典范例与学习标杆
©Ossip van Duivenbode / OMA
